Контрольно-измерительные приборы (КИП)

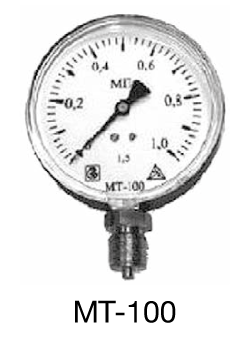

Манометры технические предназначены для измерения избыточного давления неагрессивных некристаллизирующихся жидкостей, газа и пара. Верхние значения диапазона показаний - не более 6, 10, 16 и 25 кгс/см2 (соответственно 0,6, 1,0, 1,6 и 2,5 МПа – наиболее часто разметка на шкале именно в МПа).
Назначение манометра

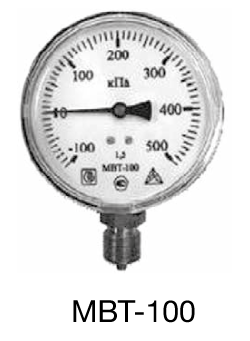

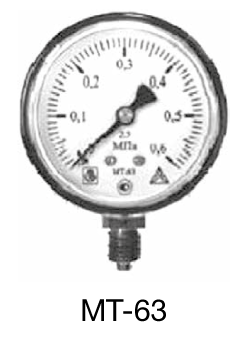

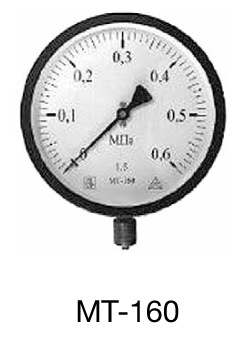

| Технические характеристики манометра | МТ -63 | МТ -100 | МТ -160 | МВТ -100 |
|---|---|---|---|---|
| Диаметр корпуса, мм | 63 | 100 | 160 | 100 |
| Класс точности | 2,5 | 1,5 | 1,5 | 1,5 |
| Верхние значения диапазона показаний, МПа | 0,4; 0,6; 1,0; 1,6; 2,5 | -0,1..0,3; -0,1..0,5; -0,1..0,9; -0,1..1,5; -0,1..2,4 | ||
| Исполнение: | ||||
| корпус | полистирол ударопрочный (УПМ) | сталь | сталь | сталь |
| стекло | органическое | органическое | техническое | органическое |
| Штуцер и трибко-секторный механизм | латунь | |||
| Присоеденительная резьба | М 12x1,5 | М 20x1,5 | М 20x1,5 | М 20x1,5 |
| Размер квадрата под ключ, мм | 14x14 | 22x22 | 22x22 | 22x22 |
| Поверка произведена в аккредитованной лаборатории | ||||
| Аттестат аккредитации | ВУ/112 02.3.0.0136 | |||
| Межповерочный интервал | 1 год | |||
| Гарантийный срок эксплуатации | 18 месяцев | |||
| Манометры предназначены для измерения избыточного давления неагрессивных, некристаллизующихся жидкостей, газа и пара | ||||
Комплектующие для манометров:

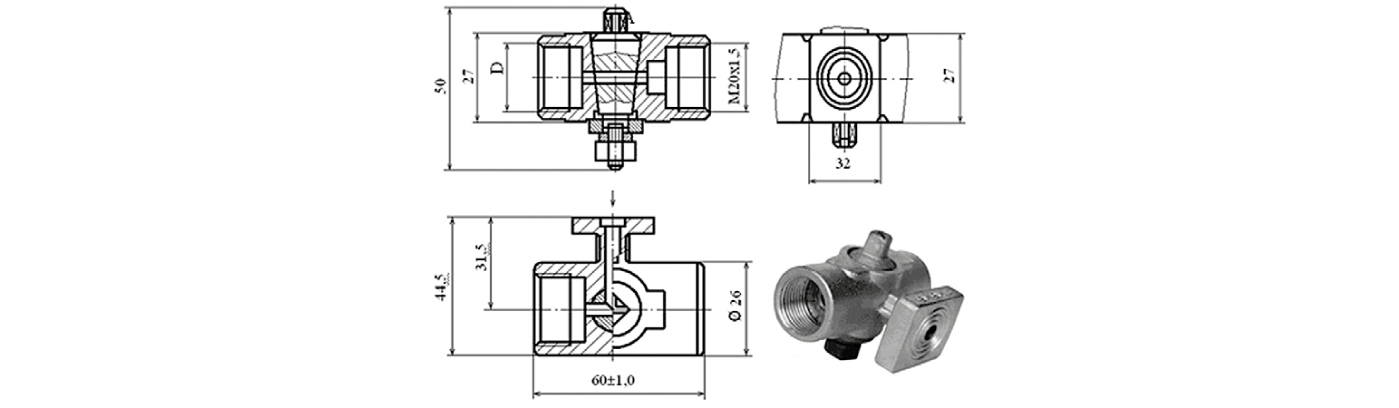

| Краны латунные муфтовые трёхходовые для установки манометра | 11Б38бк /11Б18бк |
|---|---|
| Условное давление Ру, кгс/см2 | 16 |
| Температура среды °С, до | 100 (вода), 225 (пар) |
| Конструктивные особенности | трёхходовой, с фланцем для контрольного манометра |
| Условный проход Ду | G1/2 на входе/М20х1,5 на выходе |
| Строительная длина | 60 мм |
| Строительная высота | 25 мм |
| Масса 1 шт, кг | 0,28 |
 |
|
Комплектующие для манометров:
| Устройства отборные для монтажа манометров | |
|---|---|
| Условное давление Ру, кгс/см2 | 40 |
| Присоединение | наружная резьба G1/2 |
| Комплект поставки | импульсная трубка с накидной гайкой |
| Назначение | Предназначены для охлаждения измеряемой среды, поступающей в рабочие полости манометрических приборов, а также для их присоединения к трубопроводам с рабочей средой |
 |
|
Применяются для измерения температур в трубопроводах, машинах, технических помещениях.
Жидкостные

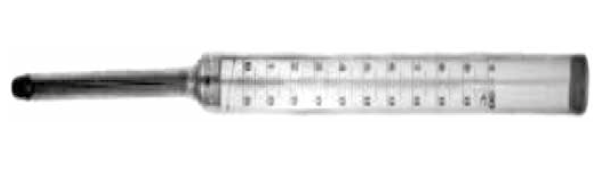

| Термометры технические жидкостные ТТЖ-М прямые | |||
|---|---|---|---|
| Диапазон измерения, °С | Цена деления °С | Длина верхней части, L1, мм | Длина нижней части, L2, мм |
| -35..+50 | 1 | 160; 240 | 66; 103; 163 |
| 0..+100 | 1 | 160; 240 | 66; 103; 163; 253 |
| 0..+150 | 2 | 160; 240 | 66; 103; 163 |
| 0..+200 | 2 | 240 | 66; 103; 163; 253 |
| 0..+250 | 2 | 240 | 163 |

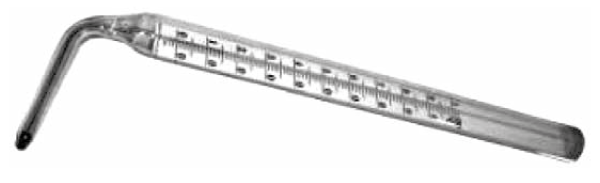

| Термометры технические жидкостные ТТЖ-М угловой | |||
|---|---|---|---|
| Диапазон измерения, °С | Цена деления °С | Длина верхней части, L1, мм | Длина нижней части, L2, мм |
| -35..+50 | 1 | 160; 240 | 100; 140; 200 |
| 0..+100 | 1 | 160; 240 | 100; 140; 200 |
| 0..+150 | 2 | 160; 240 | 100; 140; |
| 0..+200 | 2 | 240 | 100; 140; |
Комплектующие для стеклянных жидкостных термометров

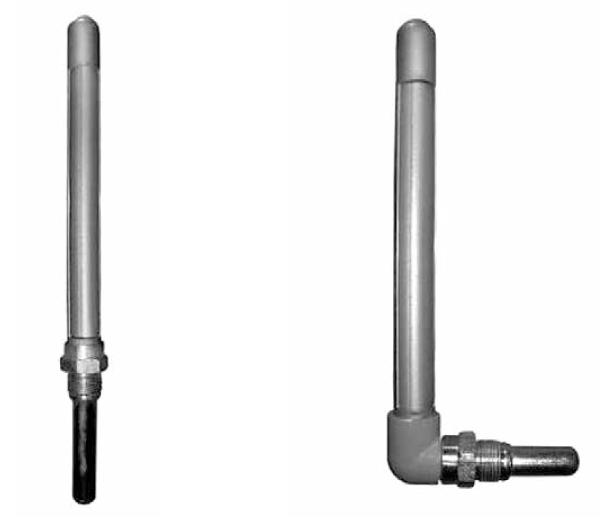

Оправы для термометров предназначены для защиты от разрушения термометров в процессе их эксплуатации в различных промышленных установках и трубопроводах. Они изготавливаются из специальных сталей, допускающих работу термометров при температуре до +500°С. Нижняя часть оправы (карман) – сварная, состоит из штуцера и цельнотянутой трубки, верхняя (чехол) изготовлена из трубки размером 26х1,5 и имеет вырезное окно для шкалы термометра. Оправа имеет резьбу М27х2 для вкручивания в бобышку под термометр. Детали прямых и угловых оправ взаимозаменяемые. При выдаче всех вышеперечисленных изделий необходимо обращать внимание на комплектность, у оправ в окне не должно быть заусенцев, острых кромок и сгибов.

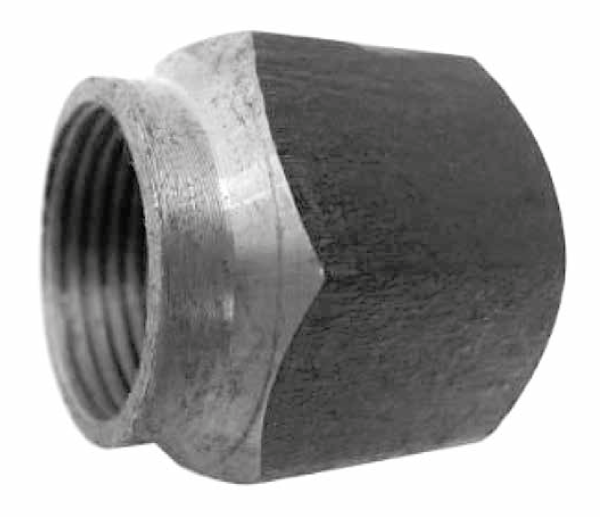

Бобышка под термометр представляет собой отрезок толстостенной трубы, на одном конце которого внутренняя резьба М27х2 для вкручивания оправы, другой конец – вваривается в трубопровод.
Биметалические

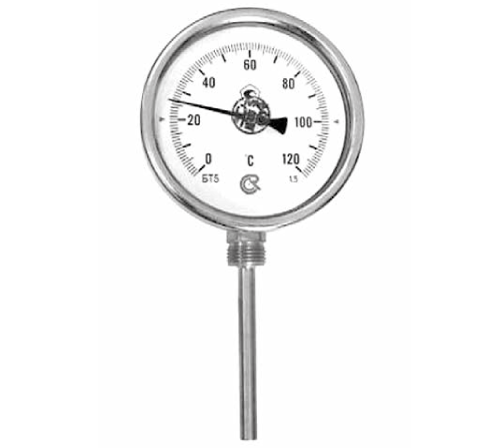

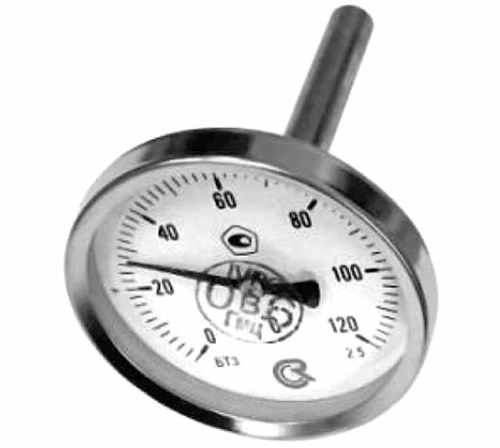

Термометры биметаллические ТБ-63, ТБ-100 (осевой). Имеют диапазон измеряемых температур: 0-120°С, 0-150°С, 0-200°С. Длина нижней (погружной) части 50, 100 мм. Диаметр корпуса 63(100) мм. Термометр имеет осевое присоединение, т.е. погружная ножка расположена перпендикулярно корпусу.
Термометры биметаллические ТБ-100 (радиальный). Имеют диапазон измеряемых температур: 0-120°С, 0-150°С, 0-200°С. Длина нижней (погружной) части 100 мм. Диаметр корпуса 100 мм. Термометр имеет радиальное присоединение, т.е. погружная ножка расположена в одной плоскости с корпусом.
Биметаллические термометры уже оснащены в комплекте гильзой, штуцер которой вкручивается в трубную резьбу G1/2. Соответственно, БТ не требуют защитных оправ, бобышка должна быть с внутренней резьбой G1/2 (как правило, в качестве бобышки применяют стальную муфту Ду15).
Технические характеристики
| Диаметр | 100 мм |
|---|---|
| Класс точности | 1,6 |
| Рабочий диапазон | -50... +350 °С |
| Длина погружной части | 64... 250 мм |
| Рабочее давление на гильзе | 25 bar |
| Исполнение штока | Медный сплав 0,8 мм • Нержавеющая сталь (опция) |
| Корпус | CrNi-сталь |
| Кольцо | CrNi-сталь, для Д=100 мм, 120 мм - байонетное кольцо |
| Циферблат | Алюминий, белый, шкала черного цвета |
| Стекло | Инструментальное стекло |
| Защита | IP 50 |
| Присоединение | Латунная гильза с резьбой G1/2" |
| Присоединение | Гильза из неожавеюшей стали с резьбой G1/2" (опция) |
| Опции | Другие присоединительные резьбы |
| Опции | Специальные шкалы (двойные и т.д.) |
| Опции | Большая длина погружного штока |
 |
 |
| ТБ осевой | ТБ радиальный |
Счётчики воды предназначены для измерения объемов питьевой (по СанПиН2.1.4.1074) и технической (сетевой) воды (по СНиП 2.04.07), в системах холодного и горячего водоснабжения при температуре от 5°С до 150°С (уточнять для каждого типа счётчика) и давлении до 16 кгс/см2. Водосчётчики отличаются от расходомеров тем, что они имеют механический преобразователь, показывающую шкалу и, как правило, не имеют вывода на внешние устройства.
По устройству счётчики подразделяются на крыльчатые и турбинные. Перед водосчётчиками обязательна установка сетчатого фильтра, а в системах коммерческого учёта (поквартирного) – и обратного клапана. Многие водосчётчики имеют «магнитную защиту», не позволяющую влиять на их показания.

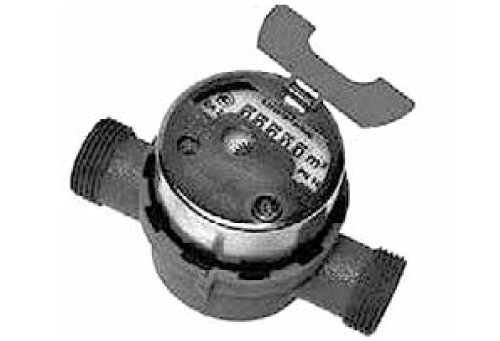

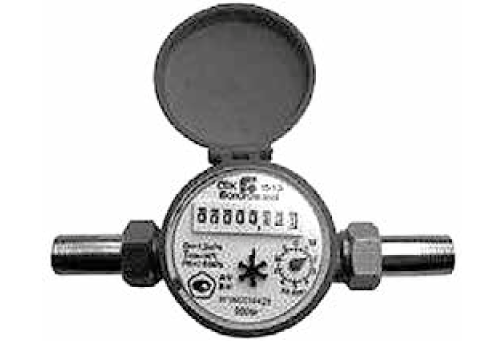

Водосчётчик крыльчатый СВК
| Размер ДУ |
|---|
| 15 |
Счетчик холодной и горячей воды крыльчатый типа СВК-15-1,5 предназначен для измерения объема питьевой воды по СанПиН 2.1.4.1074-01, протекающей по трубопроводу при температуре от +5 до +90°С и рабочем давлении в трубопроводной сети не более 1,6 МПа.

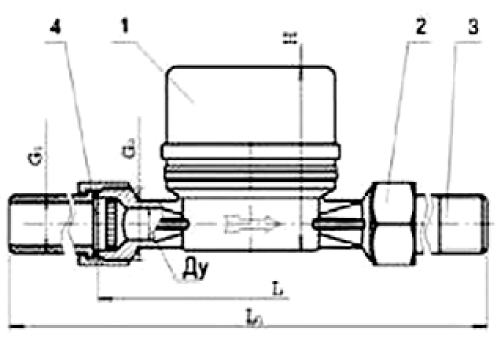

| Обозначение | Наименование | Размер | Ед. измерения |
|---|---|---|---|
| G1 | Резьбовой соеденительный фланец корпуса счетчика | 3/4 | дюйм |
| G2 | Переходной фланец | 1/2 | дюйм |
| L1 | Габаритный размер | 198 | мм |
| L | Установочный размер | 110 | мм |
| Н | Высота счетчика | 68 | мм |
| Ду | Диаметр условного прохода | 15 | мм |
| Наименование параметров | Характеристики | |
|---|---|---|
| Класс А | Класс В | |
| Диаметр условного прохода (Ду), мм | 15 | 15 |
| Измеряемая среда | холодная и горячая вода по СанПиН 2.1.4.1074-01 | |
| Температура измеряемой среды, °С | От + 5 до + 90 | |
| Температура окружающего воздуха при относительной влажности 80%, °С | 1,6 | 1,6 |
| Расход воды, м3/ч | ||
| Минимальный (Q min) | 0,06 | 0,03 |
| Переходный (Q t) | 0,15 | 0,12 |
| Номинальный (Q n) | 1,5 | 1,5 |
| Максимальный (Q max) | 3 | 3 |
| Максимальный объем воды за сутки, м3 | 37,5 | 37,5 |
| Наименование параметров | Характеристики |
|---|---|
| Класс А и Класс В | |
| Максимальный объем воды за месяц, м3 | 11,25 |
| Потеря давления, МПа, не более | 0,1 |
| Порог чувствительности, м3/ч, не более | 0,01 |
| Минимальная цена деления индика-торного устройства, м3 | 0,00005 |
| Емкость индикаторного устройства, м3 | 99999,99 |
| Масса, кг, не более | 0,7 |

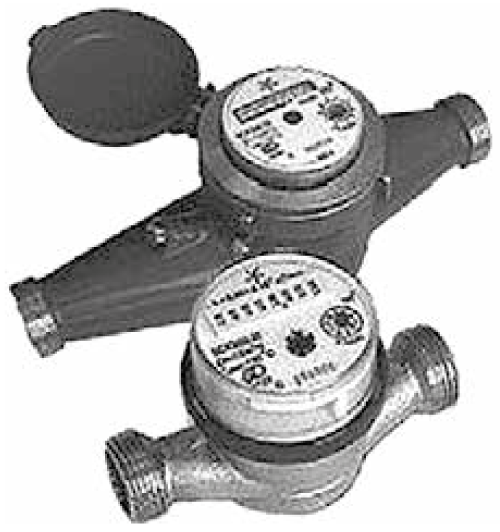

Водосчётчик крыльчатый СКБ
| Размер ДУ |
|---|
| 20 |
| 25 |
| 32 |
| 40 |
Счетчики крыльчатые холодной и горячей воды с диаметрами условного прохода 20, 25, 32 и 40 мм, изготовленные по ТУ 4213-012-3219029-2003, предназначены для измерения объема воды по СанПиН 2.1.4.1074, протекающей в системах холодного (от 5°С до 50°С) и горячего (от 5°С до 90°С) водоснабжения при давлении до 1,6 МПа (16 бар).
| Наименование параметра | Значение параметра | |||||||
|---|---|---|---|---|---|---|---|---|
| Диаметр условного прохода, мм | 20 | 25 | 32 | 40 | ||||
| Метрологический класс | А | В | А | В | А | В | А | В |
| Наибольший расход, Q max, м3/ч | 5,0 | 7,0 | 12,0 | 20,0 | ||||
| Номинальный расход, Qn, м3/ч | 2,5 | 3,5 | 6,0 | 10,0 | ||||
| Переходный расход, Qt, м3/ч | 0,25 | 0,20 | 0,35 | 0,14 | 0,6 | 0,24 | 1,0 | 0,40 |
| Наименьший расход, Qmin, м3/ч | 0,1 | 0,05 | 0,14 | 0,07 | 0,24 | 0,12 | 0,4 | 0,20 |
| Порог чувствительности, не более, м3/ч | 0.05 | 0.025 | 0.07 | 0.033 | 0.12 | 0.06 | 0.2 | 0.10 |
| Емкость индикаторного устр-ва | 99999,9999 | |||||||
| Наименьшая цена деления | 0,00005 | |||||||
| Гидравлическое сопротивление счетчиков. S | 0,3872 | 0,092 | 0,069 | 0,021 | ||||
| Максимальный объем воды за сутки, м3 | 90 | 125 | 220 | 360 | ||||
| Максимальный объем воды за месяц, м3 | 1900 | 2625 | 4500 | 7500 | ||||
| Масса, кг, не более | 0,75 | 1,6 | 1,7 | 2,7 | ||||

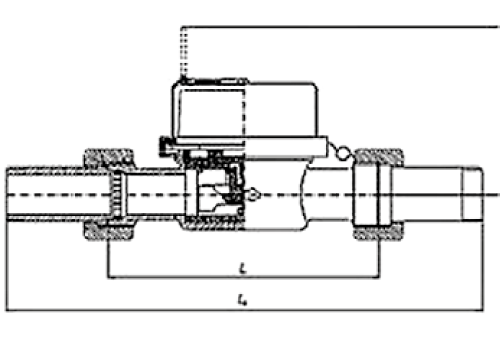

| обозначения | DN | L, мм | L1, мм | G1 | G2 | Д, мм | H, мм | H*, мм |
|---|---|---|---|---|---|---|---|---|
| СКБ-20 | 20 | 130 | 225 | 3/4' | 1' | - | - | - |
| СКБ-25 | 25 | 170 | 260 | 1' | 1'1/4 | 77 | 131 | 143 |
| СКБ-32 | 32 | 170 | 300 | 1'1/4 | 1'1/2 | 77 | 131 | 143 |
| СКБ-40 | 40 | 190 | 300 | 1'1/2 | 2' | 90 | 138 | 150 |
Водосчётчик крыльчатый ВСКМ
Счетчики воды предназначены для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур от 5 до 90С при давлении не более 1,0 МПа.
| Размер ДУ |
|---|
| 15 |
| 20 |
| 25 |
| 32 |
| 40 |
| 50 |
| Измеряемая среда | Питьевая вода по ГОСТ Р 51232 и сетевая вода по СниП 41-02 | |||||
|---|---|---|---|---|---|---|
| Диаметр условного прохода, мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Расход воды счетчиков ВСКМ, м3/ч | ||||||
| - минимальный, Qmin | 0,03 | 0,05 | 0,07 | 0,12 | 0,13 | 0,15 |
| - переходный, Qt | 0,12 | 0,2 | 0,28 | 0,48 | 0,6 | 0,8 |
| - номинальный, Qn | 1,50 | 2,5 | 3,5 | 6 | 10 | 15 |
| - максимальный, Qmax | 3,0 | 5 | 7 | 12 | 20 | 30 |
| Порог чувствительности | 0,015 | 0,02 | 0,03 | 0,048 | 0,055 | 0,06 |
| Максимальныйобъем воды измеренный за : | ||||||
| - сутки, м3 | 37,50 | 62,5 | 87,5 | 150 | 250 | 550 |
| - месяц, м3 | 1125 | 1875 | 2625 | 4500 | 7500 | 11250 |
| Емкость счетного механизма, м3 | 99999 | 999999 | ||||
| Минимальная цена деления, м3 | 0,0001 | 0,001 | ||||
| Пределы допускаемой относительной погрешности в интервале диапазона измерений, % | ||||||
| - от Qmin до Qt | ±5% | |||||
| -от Qt (включительно) до Qmax | ±2% | |||||
| Температура измеряемой среды, °С | 5-90 | |||||
| Давление измеряемой среды, МПа | не более 1 | |||||
| Потеря давления, МПа | не более 0,1 | |||||
| Температура окружающего воздуха, °С | 5-60 | |||||
| Относительная влажность, % | до 98 | |||||
| Средний срок службы счетчиков, лет | не менее 12 | |||||

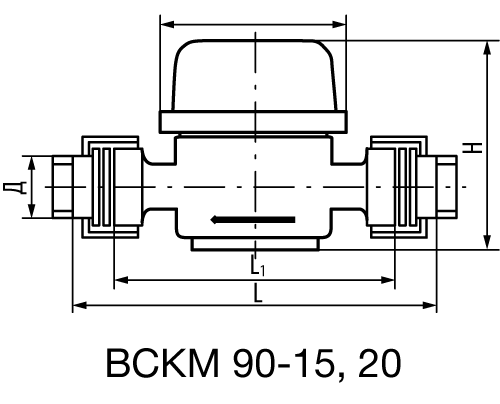

| Наименование | ВСКМ 90-15, 20 | |||||
|---|---|---|---|---|---|---|
| Условное обозначение счетчика | L, мм | L1, мм | Н, мм | В, мм | Д, мм | Масса, кг |
| ВСКМ 90-15 | 190 | 110 | 85 | 77 | G 1/2 | 0,6 |
| ВСКМ 90-20 | 230 | 130 | 85 | 77 | G3/4 | 0,7 |

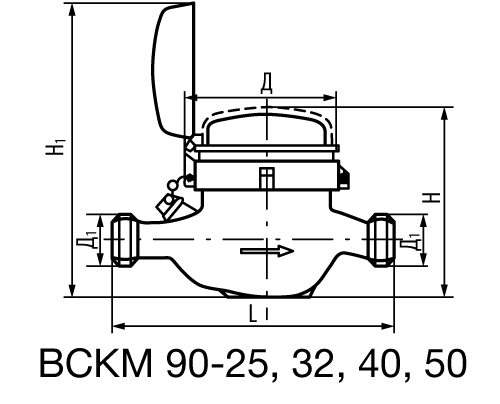

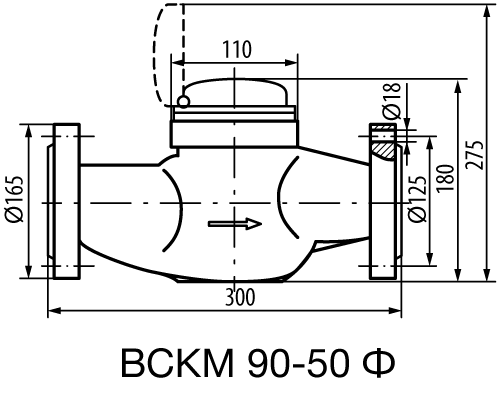

| Наименование | ВСКМ 90-25, 32, 40,50 | |||||
|---|---|---|---|---|---|---|
| Условное обозначение счетчика | L, мм | L1, мм | Н, мм | В, мм | Д, мм | Масса, кг |
| ВСКМ 90-25 | 260 | 120 | 290 | 105 | G1 3/4 | 2,2 |
| ВСКМ 90-32 | 260 | 120 | 290 | 105 | G1 1/2 | 2,5 |
| ВСКМ 90-40 | 300 | 155 | 250 | 125 | G2 | 4,5 |
| ВСКМ 90-50 | 300 | 185 | 270 | 125 | G2 1/2 | 6 |

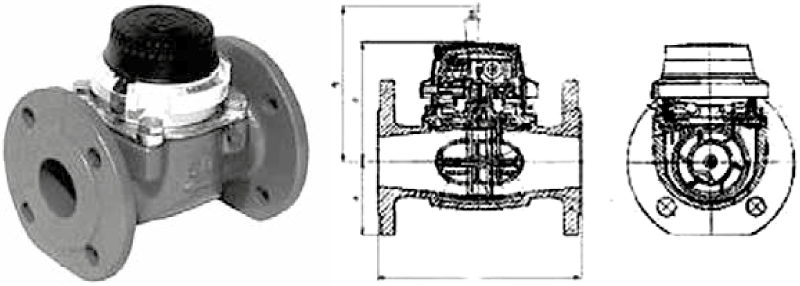

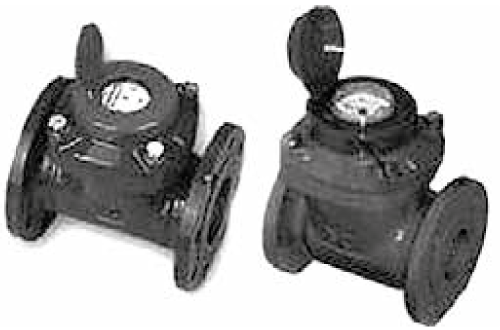

Водосчётчик фланцевый ВМХ/ВМГ
| Размер ДУ |
|---|
| 50 |
| 65 |
| 80 |
| 100 |
| 150 |
| 200 |
Счетчики воды предназначены для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазоне температур от 5 до 90С при давлении не более 1,0 МПа.
| Тип | Наименование | ||||
|---|---|---|---|---|---|
| Дy | L | Н | Н1 | h | |
| ВМХ-50 (ВМГ-50) | 50 | 200 | 120 | 200 | 73 |
| ВМХ-65 (ВМГ-65) | 65 | 200 | 120 | 200 | 85 |
| ВМХ-80 (ВМГ-80) | 80 | 225 | 150 | 270 | 95 |
| ВМХ-100 (ВМГ-100) | 100 | 250 | 150 | 270 | 105 |
| ВМХ-150 (ВМГ-150) | 150 | 300 | 177 | 356 | 135 |
| ВМХ-200 (ВМГ-200) | 200 | 350 | 206 | 441 | 162 |
| Наименование основных технических характеристик | Условный диаметр DN , мм | |||||
|---|---|---|---|---|---|---|
| 50 | 65 | 80 | 100 | 150 | 200 | |
| Расход воды, м3/ч | ||||||
| Для счетчиков холодной воды в диапазоне температур от +5 до +50 ° С(тип ВМХ) | ||||||
| - наименьший Q min | 0,3 | 0,45 | 0,6 | 1,0 | 2,0 | 4,0 |
| -переходный Qt | 0,9 | 1,0 | 1,0 | 2,5 | 4,0 | 6,0 |
| -номинальный Qn | 45 | 60 | 120 | 150 | 250 | 500 |
| -наибольший Qmax | 120 | 180 | 240 | 300 | 500 | 1000 |
| -порог чувствительности | 0,15 | 0,2 | 0,25 | 0,25 | 1,0 | 1,5 |
| Дистанционный выходной сигнал («герконный» съем сигнала), м3/имп | 0,1 | 10 | ||||
| Дистанционный выходной сигнал (оптоэлектронный съем сигнала), м3/имп | 0,001 | 0,01 | ||||
| Для счетчиков горячей воды в диапазоне температур от +5 до +150 " С (тип ВМГ) | ||||||
| - наименьший Q min | 0,6 | 1,0 | 1,4 | 2,0 | 4,5 | 8,0 |
| -переходный Qt | 1,8 | 2,0 | 3,2 | 4,8 | 12 | 20,0 |
| -номинальный Qn | 15 | 25 | 45 | 70 | 150 | 250 |
| -наибольший Qmax | 60 | 90 | 140 | 200 | 500 | 500 |
| -порог чувствительности | 0,25 | 0,3 | 0,35 | 0,6 | 1,7 | 2,0 |
| («герконный» съем сигнала), м3 /имп | 0,1 | 1,0 | ||||
| Дистанционный выходной сигнал (оптоэлектронный съем сигнала), м3 /имп | 0,001 | 0,01 | ||||
| Гидравлическое сопротивление, м/(м3 /ч)2 | 8,2x10-4 | 7,0x10-4 | 1,1x10-4 | 8,3x10-5 | 1,6x10 -5 | 3,3x10-5 |
| Емкость индикаторного устройства, м3 | 999999 | 9999999 | ||||
| Наименьшая цена деления, м3 | 0,0005 | 0,005 | ||||
| Положение шкалы индикаторного устройства | Вверх или в сторону | |||||
| Масса, кг (не более) | 8,5 | 12 | 15 | 19 | 36 | 51 |
| Присоединение к трубопроводу фланцевое по ГОСТ 12815 | ||||||
| Трубопровод | горизонтальный, вертикальный или наклонный | |||||
Водосчётчик фланцевый СТВХ, СТВУ
| Размер ДУ |
|---|
| 50 |
| 65 |
| 80 |
| 100 |
| 150 |
Назначение
Водосчётчик предназначен для измерения объема воды, протекающей в системах холодного и горячего водоснабжения с температурой от 5 до 40°С (для СТВХ) и от 5 до 90°С (для СТВУ).
Особенности
Водосчетчик сухоходного исполнения, в конструкции прибора водомера используются часовые камни, что повышает точность работы. Счётный механизм защищен от попадания влаги и пыли. За счет простоты и надежности конструкции обеспечивается долгий срок службы прибора.
| Измеряемая среда | Питьевая вода по ГОСТ Р 51232 и сетевая вода по СНиП 41-02 | ||||
|---|---|---|---|---|---|
| Диаметр условного прохода, мм | 50 | 65 | 80 | 100 | 150 |
| Расход воды счетчиков СТВХ, м3/ч | |||||
| - минимальный, Qmin | 0,60 | 1,05 | 1,6 | 2,4 | 2,5 |
| - переходный, Qt | 1,50 | 3,5 | 5,5 | 9 | 12 |
| - номинальный, Qn | 15,0 | 25 | 40 | 60 | 60 |
| - максимальный, Qmax | 30,0 | 70 | 120 | 180 | 425 |
| Порог чувствительности | 0,5 | 0,5 | 0,6 | 1 | 1,3 |
| Расход воды счетчиков СТВУ, м3/ч | |||||
| - минимальный, Qmin | 0,60 | 1,5 | 1,9 | 2,5 | 5,5 |
| - переходный, Qt | 1,50 | 5,5 | 6 | 7 | 12 |
| - номинальный, Qn | 15,0 | 25 | 40 | 60 | 150 |
| - максимальный, Qmax | 30,0 | 60 | 100 | 160 | 320 |
| Порог чувствительности | 0,5 | 0,6 | 0,7 | 0,9 | 1,3 |
| Расход воды при потере давления 0,01 Мпа, qд, м3/ч | 20 | 40 | 70 | 130 | 315 |
| Максимальный объем воды измеренный за : | |||||
| - сутки, м3 | 370 | 900 | 1650 | 2900 | 5700 |
| - месяц,м3 | 11000 | 18000 | 33000 | 58000 | 114000 |
| Емкость счетного механизма, м3 | 999999 | 9999999 | |||
| Минимальная цена деления, м3 | 0,01 | 0,01 | 0,01 | 0,01 | 0,1 |
| Пределы допускаемой относительной погрешности в интервале диапазона измерений,% | |||||
| - от Qmin до Qt | ±5% | ±5% | ±5% | ±5% | ±5% |
| -от Qt (включительно) до Qmax | ±2% | ±2% | ±2% | ±2% | ±2% |
| Температура измеряемой среды: | |||||
| - для СТВХ, °С | 5-40 | 5-40 | 5-40 | 5-40 | 5-40 |
| - для СТВУ, °С | 5-90 | 5-90 | 5-90 | 5-90 | 5-90 |
| Давление измеряемой среды, МПа | не более 1,6 | не более 1,6 | не более 1,6 | не более 1,6 | не более 1,6 |
| Темп-pa окружающего воздуха, °С | от 5 до 60 | от 5 до 60 | от 5 до 60 | от 5 до 60 | от 5 до 60 |
| Относительная влажность, % | до 98 | до 98 | до 98 | до 98 | до 98 |
Водосчётчик турбинный фланцевый ВСХН, ВСГН (ВСХНд, ВСТН)
Счётчики воды ВСХН, ВСГН турбинные фланцевые предназначены для измерения объёма питьевой и сетевой воды протекающей в обратных или подающих трубопроводах с диаметрами Ду40, 50, 65, 80, 100, 125, 150, 200, 250 закрытых и открытых систем теплоснабжения, систем холодного(ВСХН) и горячего(ВСГН) водоснабжения в диапазоне температур от +5 до +50° (ВСХН) и +5 до +150°(ВСГН), при давлении до 16 кгс/см2 (1,6 МПа).
| Характеристика | Норма для водосчетчиков с Ду, мм. Класс В | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 1. Расход воды, м3/ч: | |||||||||
| 1.1. ВСХН, ВСХНд в диапазоне температур | +5.......+50 °С | ||||||||
| наименьший Qmin | 0.45 | 0.45 | 0.6 | 0.6 | 0.9 | 1.5 | 2 | 4 | 6 |
| переходный Qt | 0.9 | 0.9 | 1.2 | 1.2 | 1.8 | 2 | 4 | 6 | 11 |
| номинальный Qном | 30 | 50 | 60 | 120 | 230 | 250 | 400 | 750 | 1100 |
| наибольший Qmax | 60 | 90 | 120 | 200 | 300 | 350 | 600 | 1000 | 1600 |
| Порог чувствительности | 0.15 | 0.15 | 0.2 | 0.25 | 0.25 | 0.5 | 1.0 | 1.5 | 3.0 |
| 1.2. ВСТН, ВСГН в диапазоне температур | +5... +150°C | ||||||||
| наименьший Qmin | 0.7 | 0.7 | 1 | 1.6 | 2.4 | 4 | 6 | 10 | 20 |
| переходный Qt | 1.5 | 1.6 | 2 | 3.2 | 4.8 | 8 | 12 | 20 | 40 |
| номинальный Qном | 15 | 15 | 25 | 45 | 70 | 100 | 150 | 250 | 400 |
| наибольший Qmax | 30 | 30 | 60 | 90 | 140 | 200 | 300 | 500 | 1000 |
| Порог чувствительности | 0.25 | 0.25 | 0.3 | 0.35 | 0.6 | 1.1 | 2.0 | 4.0 | 8.0 |
| расход воды при потере давления 0.1 кгс/см2 (0,01 МПа) | 26 | 38 | 40 | 100 | 128 | 170 | 310 | 550 | 800 |
| 2. Цена одного импульса для ВСТН, ВСХНд, л/имп. | 100 | 100 | 100 | 100 | 100 | 100 | 1000 | 1000 | 1000 |
| 3.1 Наибольшее количество воды 1000 х м3, измеряемое водосчетчиком ВСХН, ВСХНд | |||||||||
| - сутки, м3 | 0.72 | 1.08 | 1.44 | 2.4 | 3.6 | 4.2 | 4.2 | 7.8 | 14.4 |
| - месяц, м3 | 21.6 | 32.4 | 43.2 | 72.0 | 108 | 126 | 126 | 234 | 432 |
| 3.2 Наибольшее количество воды 1000 х м3, измеряемое водосчетчиком ВСГН, ВСТН | |||||||||
| - сутки, м3 | 0.6 | 0.36 | 0.6 | 1.08 | 1.68 | 2.4 | 4.2 | 7.8 | 14.4 |
| - месяц, м3 | 10.8 | 10.8 | 18 | 32.4 | 50.4 | 72 | 126 | 234 | 432 |
| 4. Емкость указателя счетного механизма ВСХН, ВСХНд, ВСТН, ВСГН, м3 | 999 | 999 | 999 | 999 | 999 | 999 | 999x10 | 999x10 | 999x10 |
| 5. Наименьшая цена деления ВСХН, ВСХНд, ВСТН, ВСГН, м3 | 0.0005 | 0.0005 | 0.0005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
| 6. Присоединение к трубопроводу | фланцевое по ГОСТ 12815.80 | ||||||||
| 7. Габаритные размеры ВСХН, ВСХНд, ВСТН, ВСГН в мм, (не более) | |||||||||
| монтажная длина | 200 | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 |
| высота ВСХН, ВСГН | 170 | 180 | 190 | 212 | 222 | 250 | 350 | 375 | 420 |
| высота ВСХНд, ВСТН | 270 | 280 | 290 | 332 | 342 | 370 | 575 | 600 | 645 |
| ширина | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 400 |
| 8. Масса, кг, не более | 7.8 | 9.8 | 10.5 | 13.2 | 15.5 | 18 | 40 | 51 | 75 |
2.
8.
9.
12.
