Заглушки

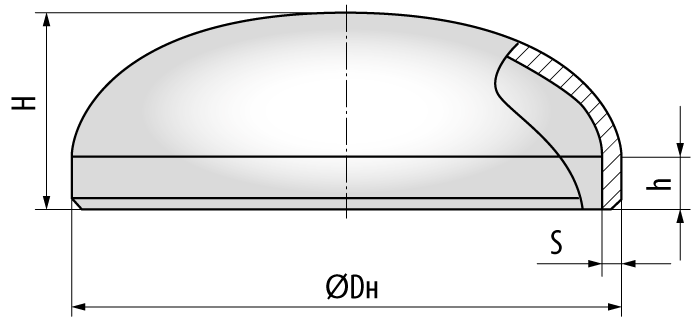

Эллиптические заглушки и днища находят широкое применение как приспособления для перекрытия определенных участков трубопроводных систем.

Обозначение изделия
Dн х S		 Размеры, мм Условное давление Ру, МПа (кгс/см2) Масса, кг
H S Транспортируемые вещества
неагресс. среднеагр. пар и гор.вода
32х2 15 2 10 (100) - 10 (100) 0,1
32х3 15 3 10 (100) 10 (100) 10 (100) 0,1
38х2 20 2 10 (100) - 10 (100) 0,1
38х3 20 3 10 (100) 10 (100) 10 (100) 0,1
45х2.5 25 2,5 10 (100) 2.5 (25) 10 (100) 0,1
45х4 25 4 10 (100) 10 (100) 10 (100) 0,2
57х3 30 3 10 (100) 4.0 (40) 10 (100) 0,2
57х5 30 5 10 (100) 10 (100) 10 (100) 0,3
76х3.5 40 3,5 10 (100) 4.0 (40) 10 (100) 0,4
76х6 40 6 10 (100) 10 (100) 10 (100) 0,5
89х3.5 45 3,5 10 (100) 4.0 (40) 6.3 (63) 0,6
89х8 45 8 10 (100) 10 (100) 10 (100) 0,9
108х4 50 4 10 (100) 4.0 (40) 6.3 (63) 0,7
108х8 50 8 10 (100) 10 (100) 10 (100) 1,3
133х4 55 4 6.3 (63) 4.0 (40) 4.0 (40) 0,9
133х8 55 8 10 (100) 10 (100) 10 (100) 2
159х4.5 65 4,5 6.3 (63) 4.0 (40) 4.0 (40) 0,5
159х8 65 8 10 (100) 10 (100) 10 (100) 2,3
219х8 75 8 10 (100) 6.3 (63) 6.3 (63) 4,6
219х10 75 10 10 (100) 10 (100) 10 (100) 5,1
273х8 85 8 6.3 (63) 4.0 (40) 4.0 (40) 5,6
273х12 85 12 10 (100) 10 (100) 10 (100) 9,2
325х10 100 10 8.0 (80) 6.3 (63) 6.3 (63) 10,6
325х12 100 12 10 (100) 8.0 (80) 8.0 (80) 12,7
377х9 115 9 6.3 (63) 4.0 (40) 4.0 (40) 15,1
377х12 115 12 8.0 (80) 6.3 (63) 6.3 (63) 19,8
377х16 115 16 10 (100) 10 (100) 8.0 (80) 26
426х8 125 8 6.3 (63) 4.0 (40) 4.0 (40) 15,4
426х10 125 10 6.3 (63) 4.0 (40) 4.0 (40) 19
426х12 * 125 12 8.0 (80) 6.3 (63) 6.3 (63) 22
426х16 125 16 10 (100) 8.0 (80) 8.0 (80) 29,3
530х10 150 10 4.0 (40) 2.5 (25) 2.5 (25) 25
530х16 * 150 16 8.0 (80) 6.3 (63) 6.3 (63) 40
530х20 * 150 20 10 (100) 8.0 (80) 8.0 (80) 50

Заглушки стальные фланцевые – один из элементов трубопровода, который используется для полного перекрытия концевых отверстий. Монтаж стальной заглушки осуществляется путем крепления к фланцу, распложенному на конце трубопровода – это позволяет обеспечить полное перекрытие трубопровода на весь срок его эксплуатации, при этом в любое удобное время заглушка может быть демонтирована. Ключевое достоинство заглушек стальных фланцевых – широкая область применения, они могут использоваться для перекрытия любых типов трубопроводов с различным диаметром и условным рабочим давлением.

Dу, мм D, мм D1, мм D2, мм b, мм d2, мм d, мм h1, мм h, мм к-во отв.
n, шт.		 Масса, кг
Pу = 1,0 МПа (10 кгс/см2)
15 95 65 45 12 10 14 2 2 4 0,43
20 105 75 58 16 0,55
25 115 85 68 22 0,67
32 135 100 78 28 18 0,91
40 145 110 88 14 36 3 1,24
50 160 125 102 46 1,55
65 180 145 122 60 2,04
80 195 160 138 76 2,44
100 215 180 158 94 8 2,97
125 245 210 188 16 118 4,69
150 280 240 212 142 23 6,07
200 335 295 268 196 9,09
250 390 350 320 18 244 12 14,26
300 440 400 370 20 294 4 3 19,88
350 500 460 430 24 344 16 31,94
400 565 515 482 26 390 27 44,43
500 670 620 585 30 490 20 74,31
600 780 725 685 34 590 30 5 4 119,27
800 1010 950 905 42 780 33 24 242,06
1000 1220 1160 1110 50 980 28 429,64
1200 1455 1380 1325 55 1180 40 32 673,13
Pу = 1,6 МПа (16 кгс/см2)
15 95 65 45 12 10 14 2 2 4 0,43
20 105 75 58 16 0,55
25 115 85 68 22 0,67
32 135 100 78 28 18 0,91
40 145 110 88 14 36 3 1,24
50 160 125 102 46 1,55
65 180 145 122 60 2,04
80 195 160 138 76 2,44
100 215 180 158 16 94 8 3,51
125 245 210 188 118 4,69
150 280 240 212 18 142 23 6,99
200 335 295 268 20 196 12 11,49
250 405 355 320 24 244 27 19,74
300 460 410 378 28 294 4 3 29,58
350 520 470 438 32 344 16 44,22
400 580 525 490 34 390 30 59,86
500 710 650 610 40 490 33 20 102,69
600 840 770 720 45 590 40 5 4 161,98
800 1020 950 900 52 780 24 300,6
1000 1255 1170 1110 63 980 46 28 542,16
1200 1485 1390 1325 75 1180 52 32 922,18
Pу = 2,5 МПа (25 кгс/см2)
15 95 65 45 12 10 14 2 2 4 0,43
20 105 75 58 16 0,55
25 115 85 68 22 0,67
32 135 100 78 28 18 0,91
40 145 110 88 14 36 3 1,24
50 160 125 102 46 1,55
65 180 145 122 16 60 8 2,29
80 195 160 138 18 76 3,21
100 230 190 162 20 94 23 5,07
125 270 220 188 22 118 27 7,83
150 300 250 218 24 142 10,95
200 360 310 278 26 196 12 17,51
250 425 370 335 30 244 30 28,93
300 485 430 390 34 294 4 3 16 42
350 550 490 450 38 344 33 61,48
400 610 550 505 40 390 81,12
500 730 660 615 48 490 40 20 140,22
600 840 770 720 50 590 5 4 194,5
800 1075 990 930 63 780 46 24 409,07
Pу = 4,0 МПа (40 кгс/см2)
15 95 65 45 16 10 14 2 2 4 0,63
20 105 75 58 16 0,8
25 115 85 68 22 0,98
32 135 100 78 28 18 1,33
40 145 110 88 36 3 1,49
50 160 125 102 18 46 2,15
65 180 145 122 20 60 8 3,03
80 195 160 138 22 76 4,08
100 230 190 162 24 94 23 6,27
125 270 220 188 28 118 27 10,31
150 300 250 218 30 142 14,07
200 375 320 280 38 196 30 12 28,3
250 445 385 345 45 244 33 48,5
300 510 450 410 48 294 4 3 16 66,99
350 570 510 465 50 344 88,9
400 655 585 535 56 390 40 131,59
500 755 670 615 70 490 46 20 218,77
